上下限報警電流表如何設置報警

上下限報警電流表如何設置報警

應該怎么設置上下限報警，以北崎DU4系列上下限報警電流表為例（各廠家程序不同，設置方法不同）

DU4系列設置上下限報警要通過二個步驟

步驟1：先將第一路設為下限，第二路設為上限

DU4系列上下限報警電流表允許用戶自己設置上限和下限，比如說，第一路報警可以設為上限，也可以設為下限。第二路同樣如此。所以第一個步驟我們需要先將一個設為上限，一個設為下限

步驟2：將第一路和第二路報警值大小設置好

DU4系列上下限報警電流表允許用戶自己設置報警值的大小，但設置時卻必須注意，如果第一路設為下限報警（下限報警為低于預設值報警），則第一路報警值就應設為低值（較小的那個值）。反之，如果第一路設為上限報警（上限報警為高于預設值報警），則第一路報警值就應設成高值（較大的那個值）。設反會造成一直報警的情況

經過上述2個步驟之后，儀表的上下限報警就設置完成了

北崎DU4系列上下限報警電流表，除了上下限報警功能，還可以選擇加配4~20ma模擬量輸出，或者選擇加配RS485通訊功能。同樣的，如果您只需要上限報警（超過報警），或者下限報警（低于報警），您可以選擇只要一路報警輸出，一路報警可以自己設為上限報警（超過報警），或者也可以設為下限報警（低于報警）。設置方式非常自由。

同時DU4系列上下限報警電流表還為用戶提供了更靈活的操作內容。比如說：下限報警（低于報警）的情況下往往會出現不測量時，即電流為0時會一直報警。這個時候可以選擇應用DU4系列上下限報警電流表的死區功能，將低于某個值設置為不報警。

舉例說明：我要設置為0.5~1A報警，這時可以選擇用“下限報警+死區”達成。將第一路報警設為下限報警（低于報警），將報警值設置為1A。此時報警條件為：0~1A報警。然后將死區設為0.5A，則0~0.5A不報警。此時報警條件變為：0.5~1A報警。

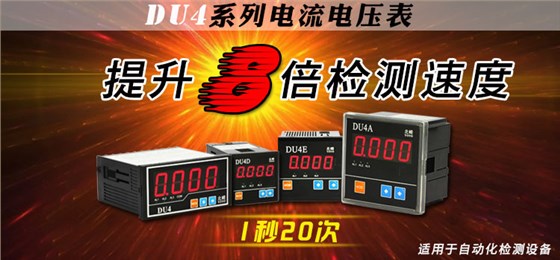

DU4系列上下限報警電流表是北崎一款快速采樣儀表，采樣速度可達20次/秒采樣，同時采樣速度的快慢可調，范圍為2次/秒~20次/秒。多應用于自動化檢測領域，用于自動化檢測設置配套。

北崎電氣，12年專注數顯工業儀表，為用戶提供高質量的上下限報警電流表
