數顯電流表配分流器怎么接線，接線過程中有哪些注意事項，我們以北崎DU4系列數顯電流表為例來說明。
DU4系列數顯電流表圖片

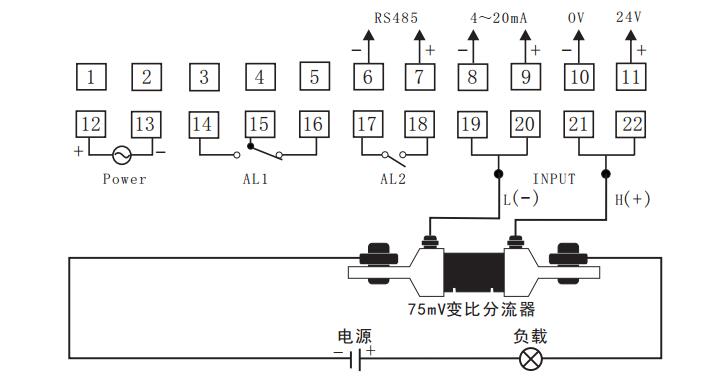

當DU4系列數顯電流表的量程是“直流5A以上時”，比如說量程是“直流100A”，這時DU4系列數顯電流表不能直接測量直流100A的電流，需要配75mv變比的分流器使用，將高電流信號降低后輸入儀表測量，儀表測量后再將值還原為實際值顯示給用戶。具體的接線如下圖所示：

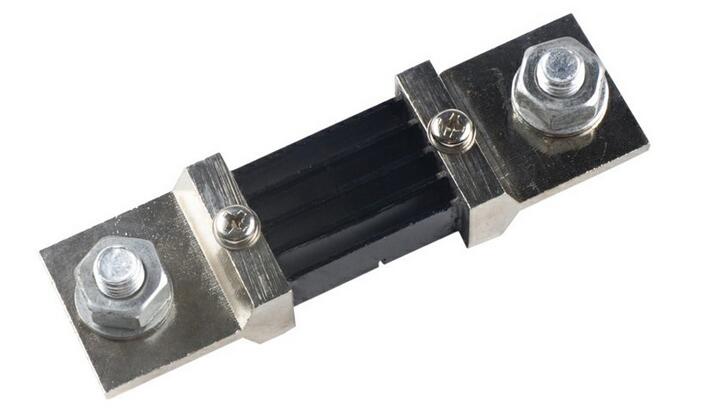

分流器的圖片（上述圖片只是樣式之一，僅供參考）
接線是要注意四個接線柱，分流器通常有4個接線柱，二大、二小。大的接待測電路，小的是經過變比后的，接入到儀表測量。
DU4系列數顯電流表鏈接：http://www.ypbcbq.cn/Products/du4xldlb.html
在這要提醒用戶，請嚴格按照您當初跟銷售人員報的分流器規格選擇分流器，如果要更換分流器，需要在DU4數顯電流表的菜單里調“FH值”，使新的“FH值”與新的分流器保持一致。比如說：當初要購買的是“200A：75mv”的數顯電流表，為了能使用戶拿回去就能使用，出廠時我們會將“FH值”設置為200.0。拿到儀表后，如果您手上的分流器變成了“300A：75mv”，這時應該進入到儀表菜單將“FH值”設置為300.0。數顯電流表和分流器的參數一致，測量的結果才準確。
